薄板預處理拋丸機
薄板預處理拋丸機

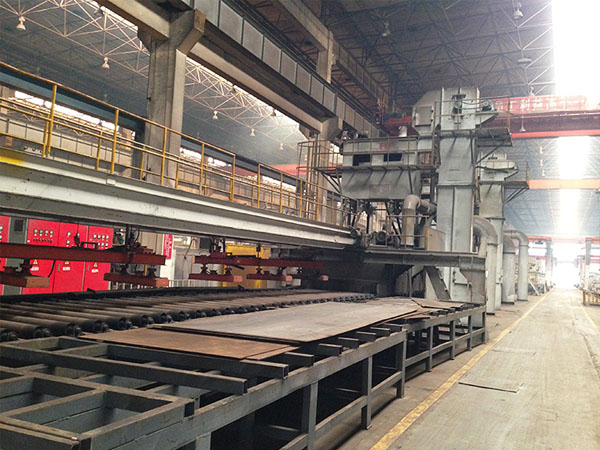

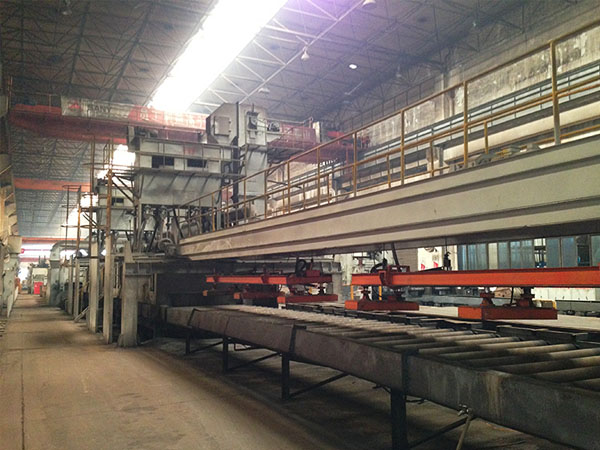

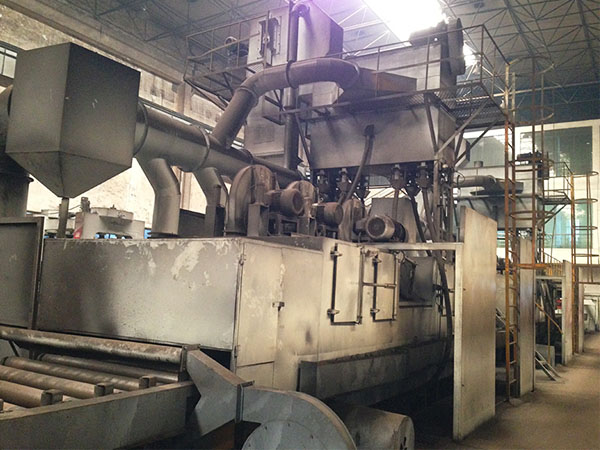

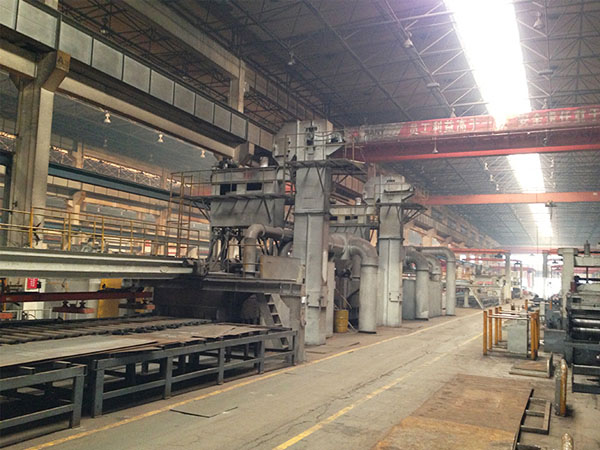

設備說明：
本機適用于厚度為1.6~6mm的鋼板及各種小型材的表面拋丸及噴漆預處理，是集裝箱汽車行業必不可少的設備，也適用于冶金、礦山、化工機械等行業。
本機由主室體、前輥道、拋丸系統、吹灰裝置、電器控制裝置、自動噴漆機及房體，烘干系統、下輥道、裝置、除塵設備等組成。
本機特點是連續拋丸清理。連續自動噴漆及自動烘干。生產效率高。
本拋丸裝置設有16臺拋丸器，上下對稱分布。拋丸作用力均勻，清理效果顯著，是防止薄板拋丸變形最有效的設備。
拋丸系統技術參數：
| 項目 | 參數 | |
| 工件尺寸 | mm | 12000x1800x1.6-6 |
| 進料口尺寸 | mm | 2200x400 |
| 輥道間距 | mm | 350-500 |
| 輥道速度 | m/min | 0-10m/min |
| 拋丸量 | kg/min | 8x270 |
| 提升機提升量 | t/h | 150 |
| 提升機功率 | kw | 13 |
| 通風量 | m3/h | 25200m3/h |
| 拋丸系統總功率 | kw | ≈450 |
自動噴漆烘干系統說明：
（1）壓縮空氣耗量0.3~2.5 M3/min （2）傳動功率1.1KW×2臺（3）進口GRACO45:1無氣噴涂機，自動噴槍（用戶自備）。
（2）外形尺寸 長×寬×高 10M×2.3M×1.3M（2）20~30萬大卡電加熱交換器。
（3）GW-6C風機11KW（4）干燥風扇4×0.37KW
